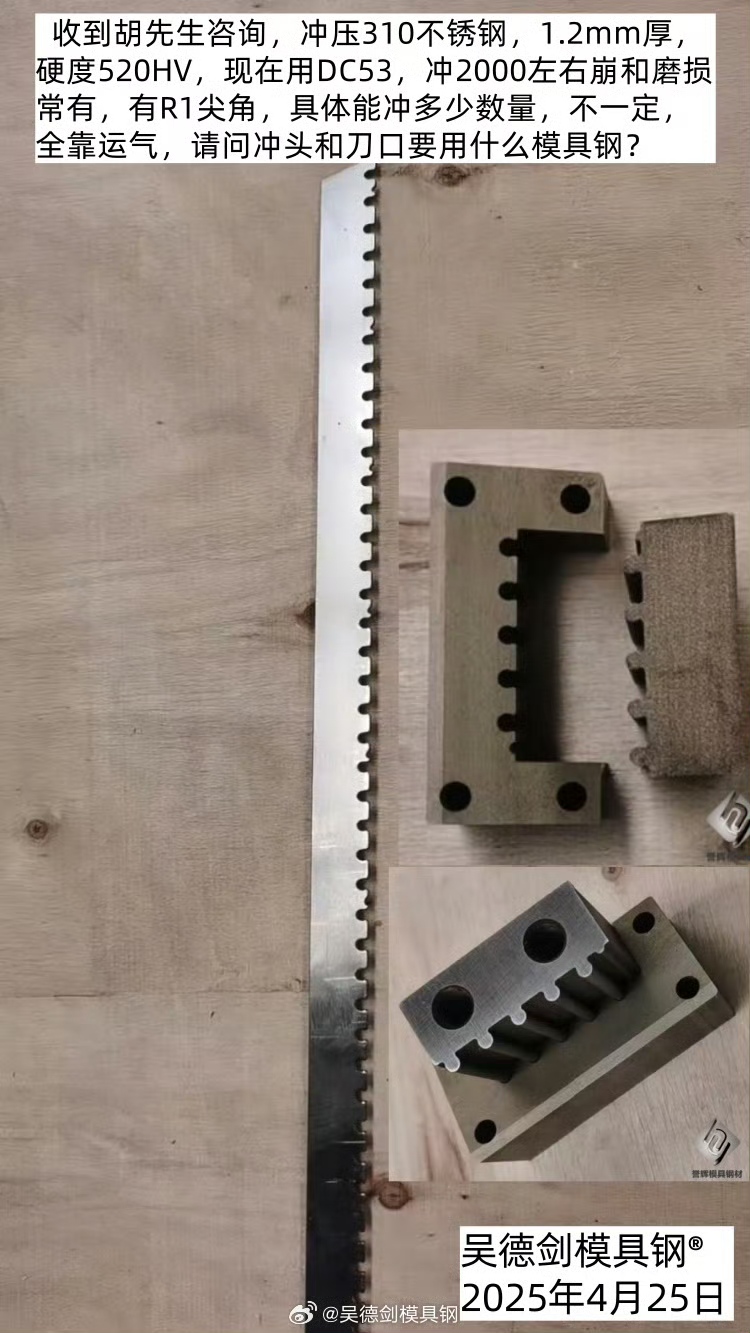

收到胡先生咨詢，沖壓310不銹鋼，1.2mm厚，硬度520HV的鋸齒產(chǎn)品，現(xiàn)在用DC53，只能沖2000左右，崩和磨損常有，有R1尖角，具體能沖多少數(shù)量，不一定，全靠運氣，請問沖頭和刀口要用什么模具鋼？
這個被沖材的材質很硬，又有1.2mm的厚度，這是典型的厚板硬料沖壓，又是單邊沖壓，鋸齒剮蹭，沖頭跟零件剮蹭嚴重，對模具鋼的耐磨性和抗崩裂性能要求極高，一般的模具鋼，都抗不住，要么很快崩裂，要么很快磨損，現(xiàn)在DC53，最多沖壓2000產(chǎn)品，就會出現(xiàn)崩裂，或磨損的問題，而且沖壓數(shù)量還不固定，時而好，時而壞，就佐證了這點。
根據(jù)過往的沖壓1.2mm厚65錳鋼淬火硬料帶鋸條的沖壓案例經(jīng)驗，我推薦PM23粉末高速鋼，硬度HRC64-66。
吳德劍PM23是一款粉末冶煉的高速鋼，因為采用了先進的粉末冶煉工藝，消除肉眼看不見的微觀細微裂紋的碳化物偏析缺陷，因此不會粘模和劃傷產(chǎn)品，也提高了模具鋼的抗崩裂性能，同時增加了合金總量。PM23碳C含量1.3%，硬度HRC64-66，鎢W含量6.0%，釩V含量3.0%，它的抗崩裂性能和耐磨性大約是普通熔鑄高速鋼SKH51的2~3倍。
這也讓我想起黃先生，沖壓1.2mm65錳鋼淬火硬料，材料硬度HRC46，沖頭很快磨損或崩角，但吳德劍PM23的壽命是PM53的13倍。
所以，胡先生咨詢的單邊沖壓1.2厚301不銹鋼硬料，材料硬度520HV，單邊剮蹭鋸齒沖壓，DC53只能沖2000次的，我是推薦PM23粉末高速鋼。
也只有高碳高硬度，高合金高耐磨，兼顧抗崩裂性能的PM23，能抵御這種厚板硬料沖壓對抗崩裂性能和耐磨性的要求。
#模具鋼大王吳德劍
